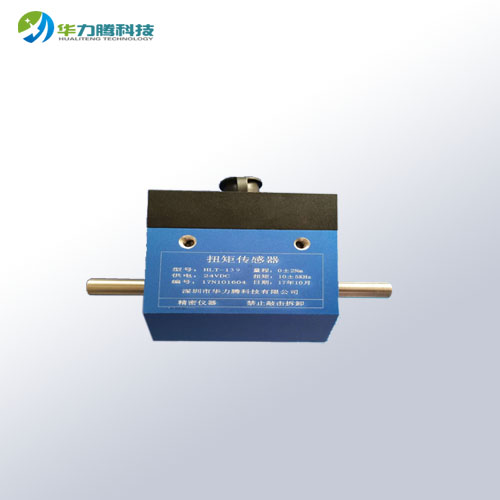

HLT-139微型动态扭矩传感器

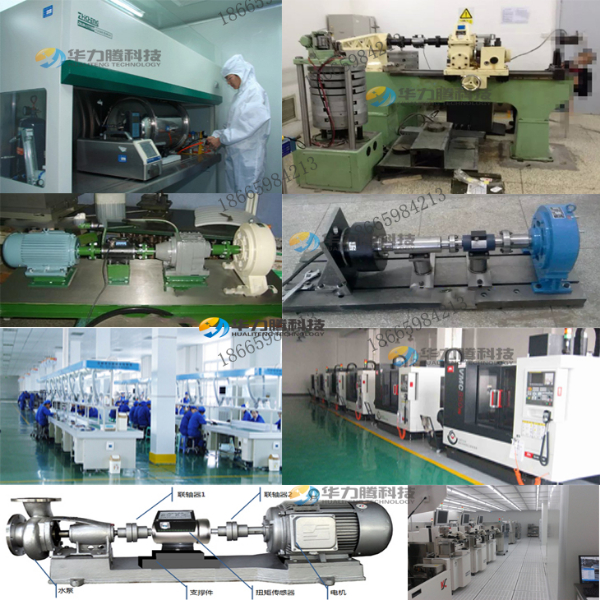

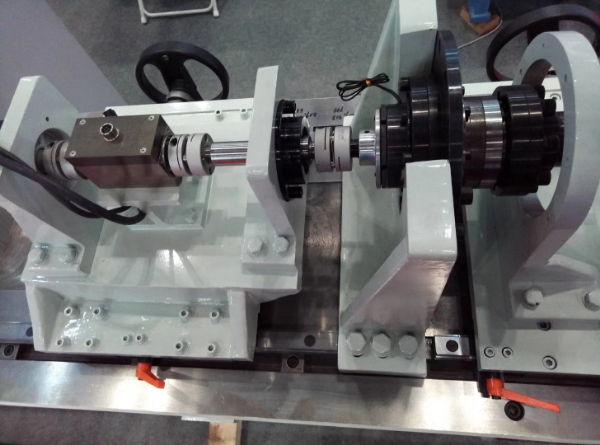

一,应用范围:
HLT-139系列传感器是一种测量各种扭矩,转速及机械功率的精密测量仪器.应用范围十分广泛,主要用于:
1,电动机,发动机,内燃机等旋转动力设备输出扭矩及功率的检测;
2,风机,水泵,齿轮箱,扭力板手的扭矩及功率的检测;
3,铁路机车,汽车,拖拉机,飞机,船舶,矿山机械中的扭矩及功率的检测;
4,可用于污水处理系统中的扭矩及功率的检测;
5,可用于制造粘度计;
6,可用于过程工业和流程工业中.
二,基本原理:
扭矩的测量:采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电
源即可测得该弹性轴受扭的电信号.将该应变信号放大后,经过压/频转换,变成与扭应

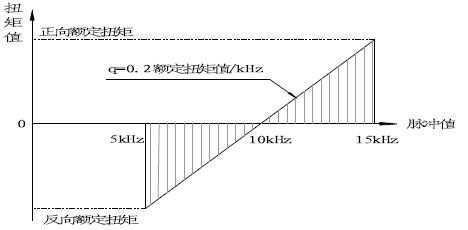

变成正比的频率信号.如图所示:

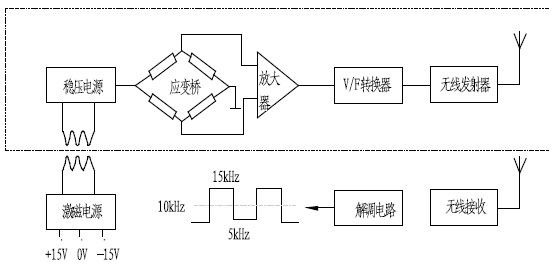

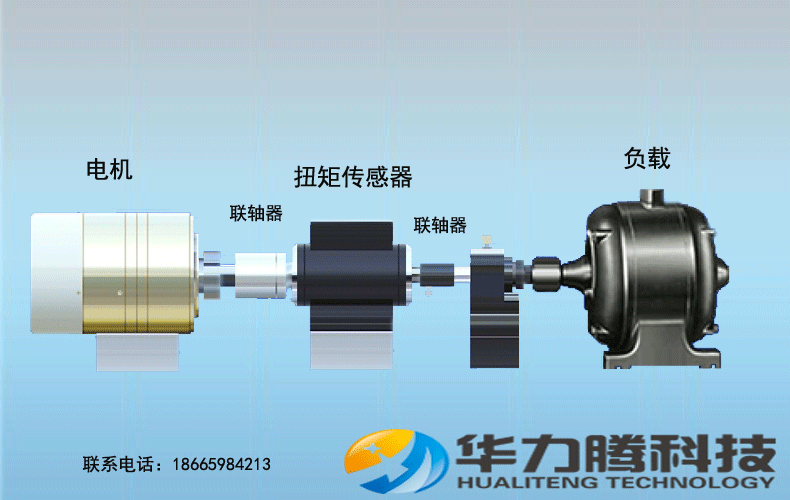

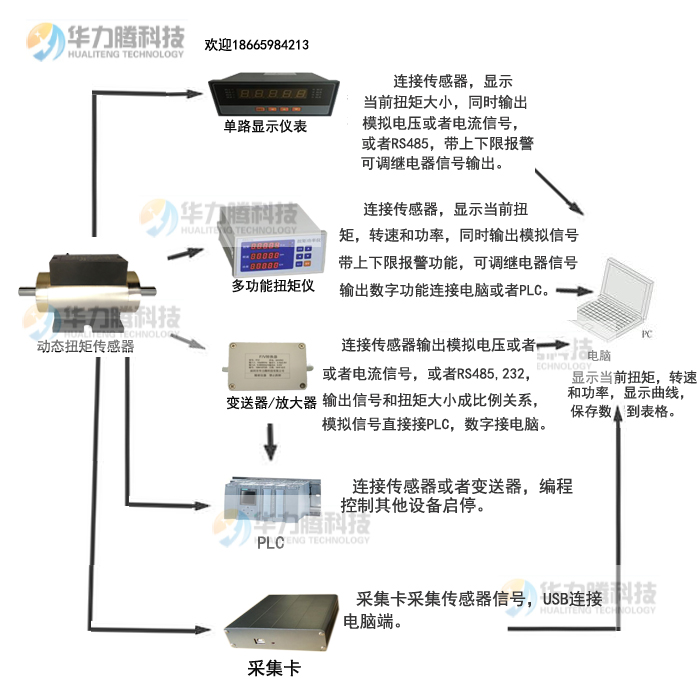

应用原理图：

转速的测量: 转速测量采用磁电码盘的方法进行测量,每一磁电码盘均有
60-1024(可选)个齿,轴带动磁电码盘每旋转一周可产生60-1024（可选）个脉冲,高速或中速采样 时可以用测频的方法,低速采样时可以用测周期的方法测出准确的转速.加码盘编码器可以同时测量角度。本传感器精度可达±0.1%～±0.5%(F·S).由于传感器输出为频率信号,所以无需AD转换即可直接送至计算机进行数据处理.本传感器的测速方法采用内置测速,订货时用户需注明是否监测转速或者角度信号!

三,产品特点:

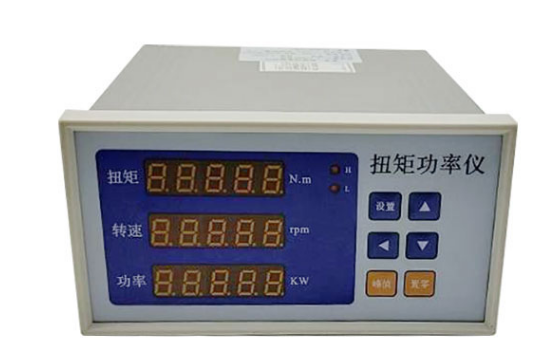

信号输出波形方波幅度可选5V/12V/15V/24V.勿需预热过程.检测精度高,稳定性好,抗干扰性强.不需反复调零即可连续测量正反扭矩.体积小,重量轻,易于安装.传感器可脱离二次仪表独立使用,只要按插座针号提供±15V(200mA)的电源,即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号.

四 基本参数：

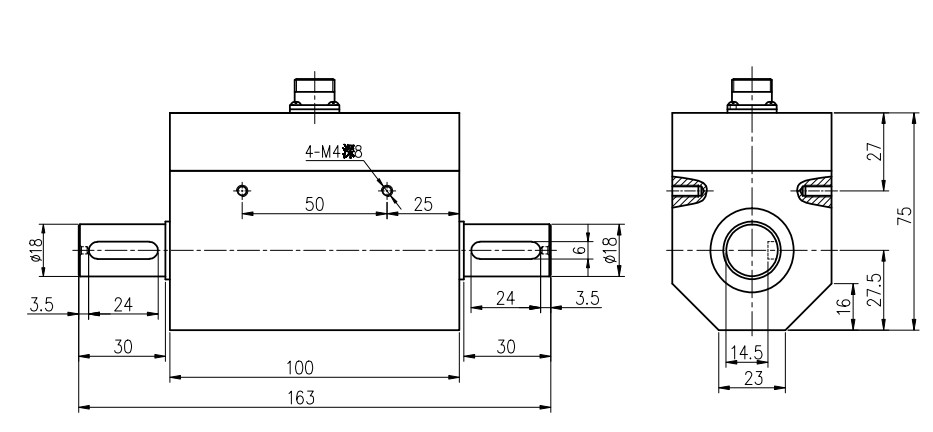

单独测量扭矩不测量转速尺寸如下图：

扭矩和转速同时测量尺寸图如下：

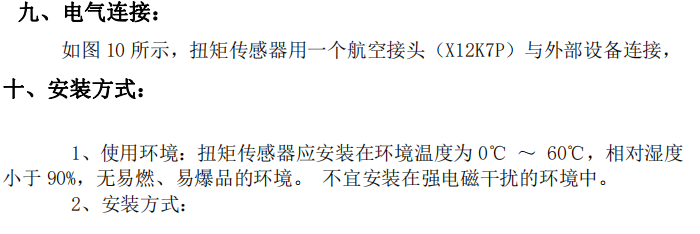

五：电器连接：

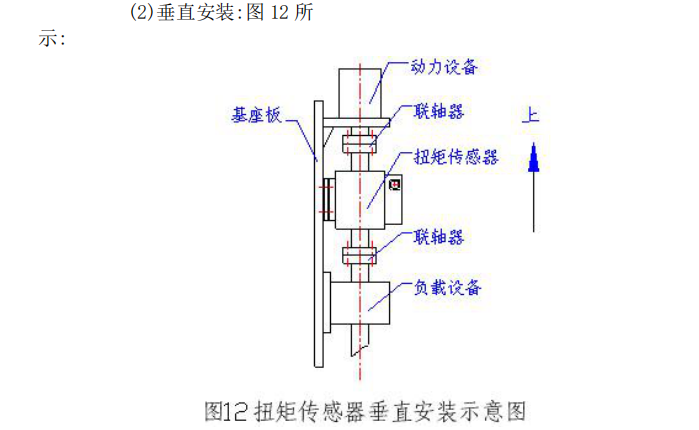

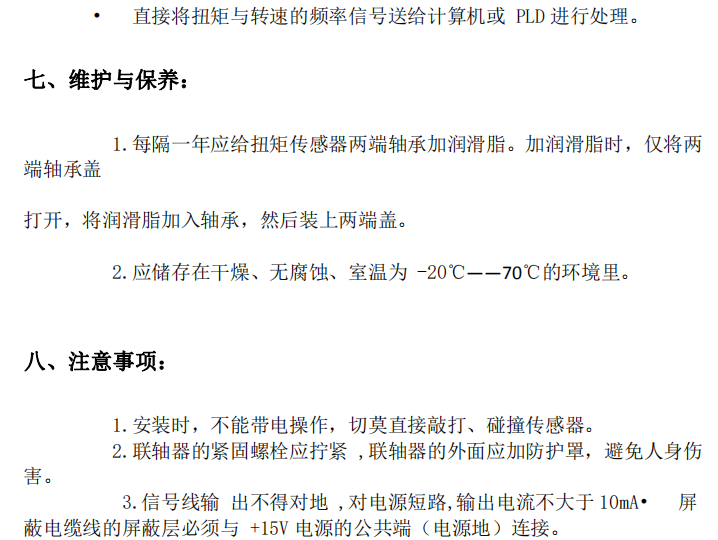

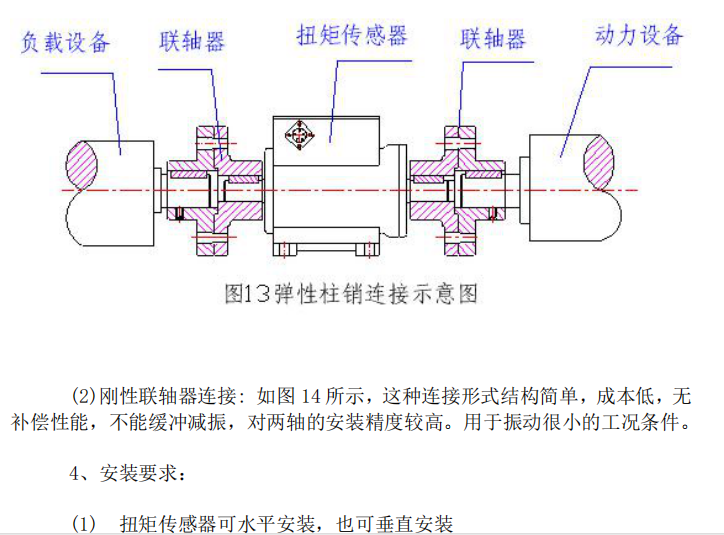

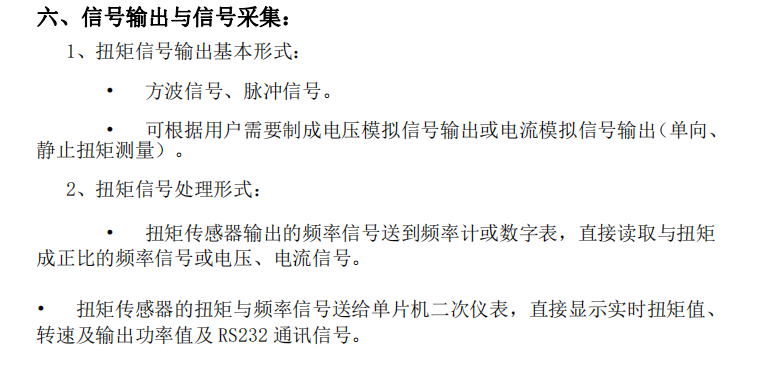

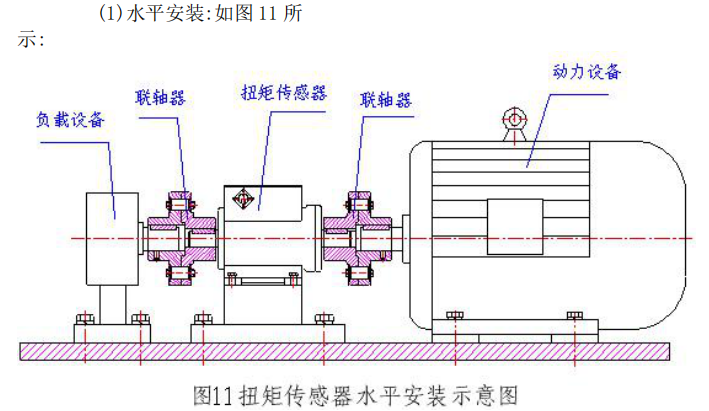

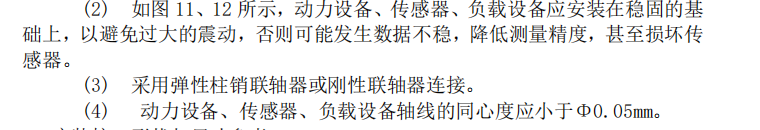

电气连接:扭矩传感器用一个航空接头（Y50X）连接器与外部设备连接,

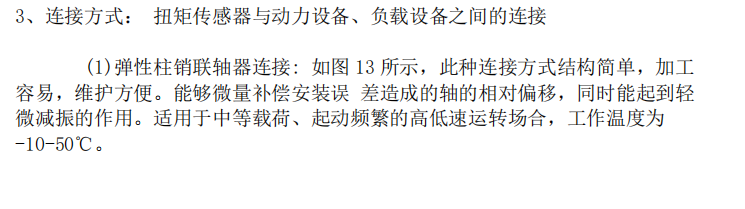

插座端固定在机壳上.
