HLT-131T扭矩角度传感器

一、应用范围：

   HLT-131T系列扭矩传感器是一种测量各种扭矩、的精密测量仪器。应用范围十分广泛，主要用于：

  1、主要用与阀门检测，执行器检测，角度和扭矩同时测量，角度传感器为穿孔方式，方便快捷。

     电动机、发动机、内燃机等旋转动力设备输出扭矩的检测；

  2、风机、水泵、齿轮箱、扭力板手的扭矩的检测；

  3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩的检测；

  4、可用于污水处理系统中的扭矩的检测；

  5、可用于制造粘度计；

  6、可用于过程工业和流程工业中。

二、基本原理：

采用电阻应变电测技术。在弹性轴上粘贴应变计组成测量电桥，当弹性轴受扭矩产生微小变形后引起电桥电阻值变化，

应变电桥电阻的变化转变为电信号的变化从而实现扭矩测量。为敏感元件和集成电路构成的一体产品，精度高，性能稳定可靠。

没有集流环等磨损件，高低档转矩输出都非常稳定。最高转速不超过4000转/分钟。配套高精度角度传感器，多圈连续测量，仪表可以角度清零。

三、技术参数：

配套高频率放大器输出模拟电压信号可以达到4.8KHZ .

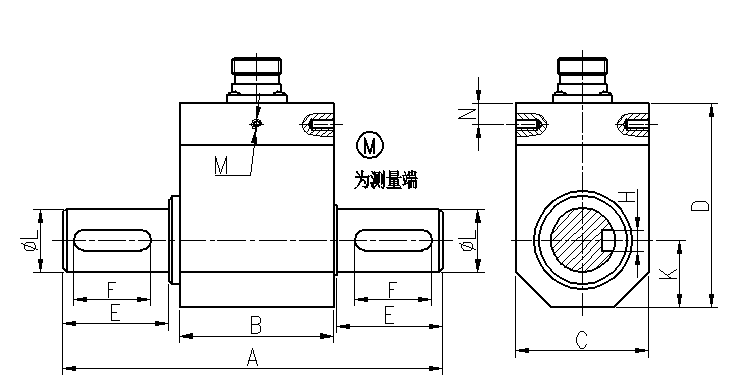

上图只是扭矩传感器的尺寸，如果需要添加角度传感器需要轴做转接延长。
