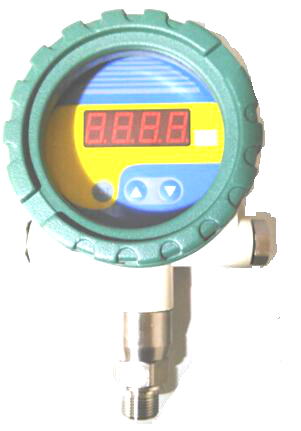

HLT-505B数显压力变送器

一、概述

  数显压力变送器是集压力测量，显示，输出于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理，由LED显示器显示出实际的压力值。使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示。

二、特点

◆4位LED数码管显示,分辨率高,无视值误差.

◆100标准仪表安装

◆参数修正功能,现场能对仪表零点,误差值进行修正

◆4~20mA标准信号输出（可选）

三、技术参数

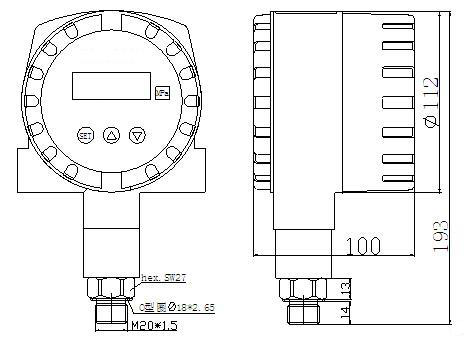

四、外形尺寸（参考，特殊可定制）

五、安装

5.1机械连接：

   可以通过压力管接头直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。

注:量程小于100KPa时必须垂直安装.

5.2电气连接：

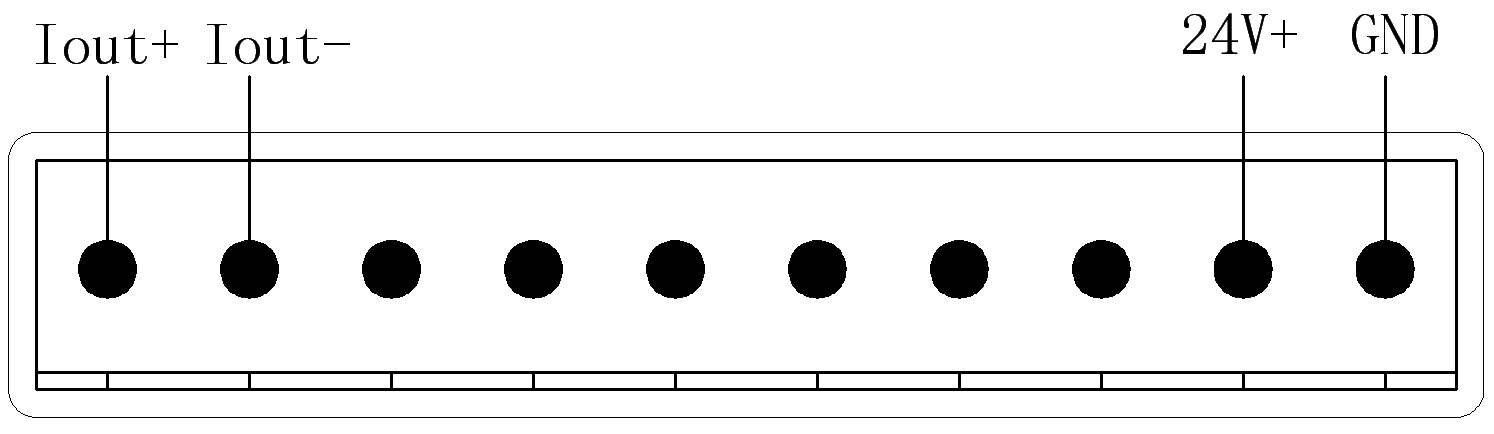

接线定义：

(24V+)：电源＋      (GND)：电源-

(Iout+)：4~20mA+    (Iout-)：4~20mA-

为了防止电磁干扰的影响应注意以下事项：

●线路连接尽量短

●采用屏蔽线

●尽量避免直接接近引起干扰的电子装置的接线

●若用微型软管安装，壳体必须单独接地

六、使用须知

1.仪表储藏与使用应在适宜环境温度和湿度.

2.仪表接头在连接管路时应尽量同心平服.

3.仪表连接电源时应参照5.2电气连接进行操作

4.输出异常，停机检查，若属质量问题及时返回本厂检查

5.非专业人员请勿拆开仪表线路板或更改其它装置。

七、订货须知

1.订货时应注明量程 ,精度等级,接口尺寸.

2.用户无DC24V电源时,本厂可提供220VAC供电产品。

3. 本公司保留由于产品技术和工艺更新对本说明书的修改权，若有更改,不再另行通知，
