一原理：
HLT-20S深海系列位移传感器（LVDT）是基于变压器原理。 通过一次线圈与二次线圈弱电磁藕合，使得铁芯的位移变化量与输出电讯号（电压或电流）变化量呈精密线性关系，可以直接把机械位移变化量转变为标准电讯号供给电脑数据
采集或PLC进行过程控制。
HLT-20S系列位移传感器（LVDT） 是将传感器线圈和电子线路安装在一个不
锈钢管里，实现了机电一体化，具有较强的抗干扰能力。该系列产品具有行程
大、精度高、稳定性好、 安装使用方便等优点。是位移、 距离、伸长、移动、
厚度、 振动、膨胀、液位、压缩，应变等物理量的检测和分析的有力工具。
HLT-20S系列位移传感器（LVDT）广泛应用于航天、航空、电力、石油化工、
机械、军工、纺织、汽车、煤炭、地震监测、高等院校及科研院所等领域，既
可以与仪表配套使用，也可以单独使用。
工作原理

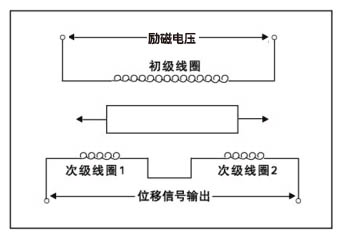

初级线圈-次级线圈原理图
初级线圈供给一定频率的励磁电压（正弦波），螺旋管线圈内部产生均匀
的磁场，当铁芯移动时，就改变了线圈内的磁场分布，从而改变了初级线圈和
次级线圈之间的互感量，次级线圈产生感应电动势，随着铁芯位置的移动，初
级线圈和次级线圈之间的互感量不同，产生的感应电动势也不同，两组次级线
圈电动势相减即为输出电压。输出电压与位移量之间成精密线性对应关系。

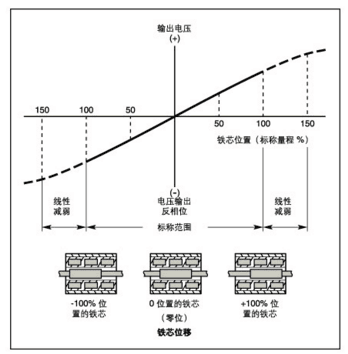

位移-输出电压线性关系图
当铁芯处于中间位置时，两组次级线圈感应的电压相等，但是相位相反， 电
压差值为0，当铁芯向右移动时，右边次级线圈感应电压大于左边，当铁芯从中间,向左移动时，左边的次级线圈感应电压大于右边。 图中实线部分为有效工作区域，虚线部分为非工作区域，非线性误差大。
二 产品性能：
产品性能 | |
测量范围宽 | 0.1mm～1000mm |
精度 | 0.5%FS，0.2%FS，0.1%FS，0.05%FS可选 |
使用寿命 | 由于传感器测量杆和线圈骨架之间存在一定空间间隙，他们之间相对运动没有摩擦 ， 不会损坏线圈，连续工作可以超过500000小时 。 |
低噪声 | 纹波及干扰噪声约0.5～3Vp-p |
响应速度 | 幅频特性一般0 ～200HZ(-3db)，最高可以达到0 ~1000HZ |
温度系数 | ±0.0035%～±0.02%/oC.FS |
无零点残余电压 | 电路元器件均采用国外进口高性能器件，合理的电路布局 消除了零点残余电压。 |
功耗 | 工作电流一般小于30mA |
环境适应性强 | 特殊定制LVDT，可以耐腐蚀，耐核辐射， 耐强磁干 扰，高温型位移传感器可以达到工作温度-400C ～+2500C（传感器和电路分开）， 高压型位移传感器，可以在封闭的液体或气体耐压：120MPa。
|
三 电气参数：
供 电 | 9VDC 12VDC 24VDC（常用） ±9VDC ±12VDC ±15VD |
输 出 | 0～5V 1～5V 0～10V 0～±5V 0～±10V 0～10mA 4～200mA |

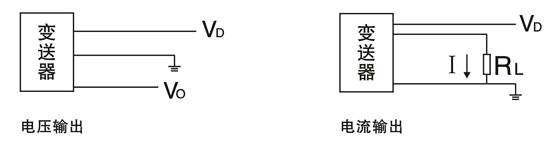

接线方式 |
电压输出型： 电流输出型： 红色线：V+ 红色线：V+ 蓝色线：GND（电源负与信号负共用） 蓝色线：GND（电源负与信号负共用） 黄色线：VOUT 黄色线：IOUT
|
工作温度 | -200C～700C |
储存温度 | -500C～1500C |
环境湿度 | <80% |
抗振动 | <2G/1KHz |
电缆出线方式 | 直出、侧出可选 |

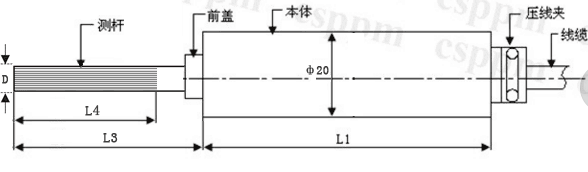

四 产品尺寸：

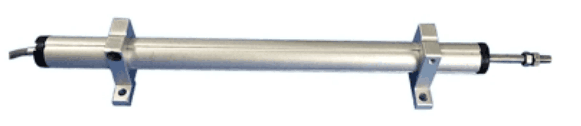

拉杆式
产品尺寸参考表
型 号 | L1(mm) | L2(mm) 回弹式 | L3(mm) 拉杆式 | L4(mm) 拉杆式 | D 拉杆式 |
HLT-20S-1L/0.5D | 101 | 13 | 25 | 20 | M4 |
HLT-20S-2L/1D | 101 | 13 | 25 | 20 | M4 |
HLT-20S-5L/2.5D | 101 | 18 | 25 | 20 | M4 |
HLT-20S-10L/5D | 121 | 23 | 25 | 20 | M4 |
HLT-20S-15L/7.5D | 121 | 28 | 25 | 20 | M4 |
HLT-20S-20L/10D | 121 | 33 | 25 | 20 | M4 |
HLT-20S-30L/15D | 133 | 43 | 25 | 20 | M4 |
HLT-20S-40L/20D | 157 | 53 | 25 | 20 | M4 |
HLT-20S-50L/25D | 157 | 63 | 25 | 20 | M4 |
HLT-20S-80L/40D | 201 | 93 | 25 | 20 | M5 |
HLT-20S-100L/50D | 261 | 115 | 25 | 20 | M5 |
HLT-20S-150L/75D | 311 | 165 | 25 | 20 | M5 |
HLT-20S-200L/100D | 361 | 225 | 25 | 20 | M5 |
